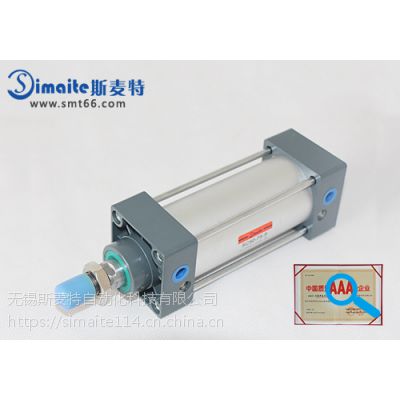

| 品牌：斯麦特 | 型号：SC50-125 | 种类：标准型气缸 |
| 动作方式：双作用 | 缸径：50mm | 标准行程：125mm |
| 气缸数：3 | 最大行程：500mm | 接管口径：10mm |
| 温度范围：-20~80℃ | 适用压力：0.1~1.0MPa | 重量：10kg |
| 接管螺纹：10 | 速度范围：30~800mm/s | 规格：SC50-125 |
1 工作原理
带磁性开关气缸是将磁性开关装在气缸的缸筒外侧。气缸可以是各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非次形体的活塞上安装一个的磁环，随活塞移动的磁环靠近开关时，舌开关的两根簧片被磁化而相互吸引，触点闭合；当磁环移开开关后，片失磁，触点断开。触点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。磁性开关内部一般还带有开关动作指示灯和过电压保护电路，用树脂塑封在一个壳体内。
2 特点
磁性开关气缸用于检测气缸行程的位置，不需在行程两端设置机控阀（或行程开关）及其安装架，不需在活塞杆端部设置撞块，所以使用方便、结构紧凑。可靠性高，寿命长、成本低、开关反应时间快，故得到广泛的应用。
