| 品牌：SOIMAITE/斯麦特 | 型号：MSQB-20A | 种类：摆动气缸 |
| 订货号：MSQB-20A | 货号：MSQB-20A | 动作方式：双作用 |
| 缸径：20mm | 标准行程：30mm | 气缸数：4 |
| 最大行程：1000mm | 理论作用力：1000N | 最大负荷：1000N |
| 最大力距：1000Nm | 接管口径：8mm | 温度范围：-5~60℃ |
| 适用压力：0.1-0.9MPA | 重量：2kg | 接管螺纹：1/8 |
| 速度范围：0-100 | 规格：20A | 是否跨境货源：否 |

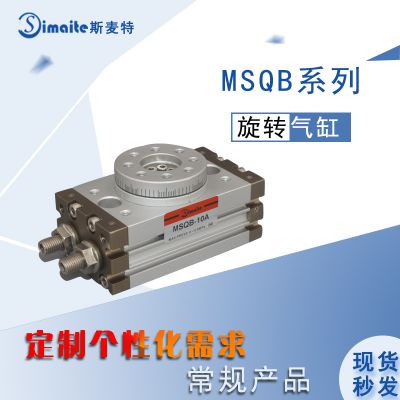

无锡斯麦特气动出品的MSQB摆动气缸可用于自动化装配线中，外形结构简单轻巧，动作速度，出力大，平稳；操作维护简便；动作方式：双作用；还适用于：挤压，弯曲，冲孔，成型，铆合，修毛边等作业；安装方式：正装；可接受特殊规格定制。
MSQB系列摆动气缸主要有以下特点：
回转台型，工件安装方便；
滚筒轴承设计，负载比其他系列大3~4倍；
摆动顺滑、准确；
中空轴可用于引入电线或气喉；
标准带调角度装置，调节角度范围大（1~190度）；
内置磁环，可安装磁性开关。
MSQB系列气缸是齿轮齿条式旋转气缸，有运转平稳，输出力大，安装使用方便等优良特点。
MSQB系列旋转气缸可分为附调整螺丝型与液压缓冲器型，附调整螺丝型使用压力为0.1~1.0MPa，重复精度为0.2°，允许动能0.007~0.56J，摆动稳定时间0.2-1.0s/90°~0.2-2.5s/90°，缓冲形式为加防撞垫型缓冲；附液压缓冲器型使用压力为0.1~0.6MPa，重复精度为0.05°，允许动能0.039~2.9J，摆动稳定时间为0.2-0.7s/90°~0.2-1.0s/90°，缓冲形式为液压缓冲。
旋转气缸的选用注意事项：
（1）回转角度转角为190°，实际回转角度必须在气缸允许的回转角度之内；
（2）计算负载回转所需必要力矩，结合实效力矩图，选择输出力矩合适的气缸；
（3）计算负载实际运动能量，务必***动能在所选取气缸允许能量范围内，动能过大会导致内部零件损坏，动能较大时宜选用附液压缓冲器旋转气缸。
